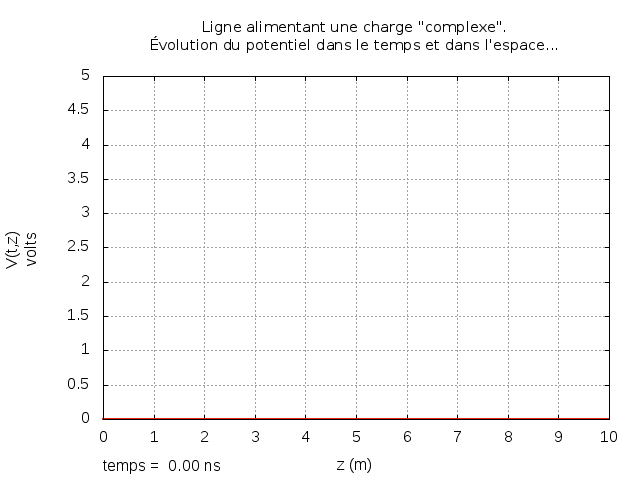

Onde de potentiel sur une ligne alimentant une charge "complexe".

        • Équation représentée :  `V(t,z)=A E_0 U(t-z/c) + AE_0(Gamma(L)-(1+Gamma(L))e^(-((t+z/c-2tau))/tau_L)) U(t+z/c-2tau)`.
        • Avec :  `A=R_C/(R_C+R_G)`,
                      `Gamma(L)=(R_L-R_C)/(R_L+R_C) `,
                      `tau_L=(R_L R_C C_L)/(R_L+R_C)`,
                      `tau=L/c`.
Remarque : Animation réalisée à l'aide du logiciel gnuplot_®.
        • Enregistrement vidéo à raison de 25 images/seconde.
        • Caractéristiques du système :
                - Générateur d'entrée :
                         • Résistance de sortie : R_G = 50 Ω
                         • Délivre un échelon de tension : E(t) = E₀.U(t), où E₀ = 5 V.
                - Ligne :
                         • Résistance caractéristique : R_C = 50 Ω.
                         • Célérité des ondes électromagnétiques : c = 2.10⁸ m.s^-1.
                         • Longueur : L = 10 m.
                - Charge "complexe" réalisée par la mise en parallèle d'une résistance R_L et d'un condensateur de capacité C_L.
                         • R_L = 82 Ω.
                         • C_L = 1, 8 nF.
                - Conditions initiales : Le potentiel et le courant sont nuls.
